A lógica central do LOPA

Freq. do Evento Iniciador × ∏ PFD das IPLs × modificadores = Frequência mitigada

A frequência mitigada é comparada ao critério de tolerabilidade da empresa ou do regulador.

); } // ── 4 regras de independência de uma IPL ── function IplRules() { const rules = [ { n: "01", t: "Independente do evento iniciador", d: "A IPL não pode ser afetada pela mesma causa que gera o cenário — caso contrário falharia junto com ele." }, { n: "02", t: "Independente das demais IPLs", d: "Nenhuma falha comum pode comprometer simultaneamente duas camadas creditadas no mesmo cenário." }, { n: "03", t: "Confiabilidade documentada (PFD)", d: "A probabilidade de falha sob demanda deve ser conhecida e sustentada por dados — CCPS, fabricante ou cálculo." }, { n: "04", t: "Auditável e mantida", d: "A camada precisa ser testável, inspecionada e gerenciada ao longo do ciclo de vida para manter o crédito assumido." }, ]; return (

{rules.map((r) => (

{r.n}

{r.t}

{r.d}

))}

); } // ── 3 cards de argumento de valor ── function ValueCards() { const cards = [ { icon: "bar-chart", t: "Evite o superinvestimento", d: "O LOPA demonstra objetivamente quando uma recomendação cara do HAZOP é realmente necessária — e quando as proteções existentes já bastam. Decisão de capex fundamentada em número, não em conservadorismo." }, { icon: "shield-check", t: "Prove a adequação das proteções", d: "Documentação auditável de que as camadas de proteção independentes atendem ao critério de tolerabilidade — prova de due diligence frente a reguladores e em M&A." }, { icon: "layers", t: "Fundamente a decisão de SIS", d: "O LOPA é a base técnica exigida pela IEC 61511 para a determinação do SIL requerido de cada função instrumentada de segurança." }, ]; return (

{cards.map((c) => (

{c.t}

{c.d}

))}

); } function SubTitle({ children }) { return

{children}

; } // ── Bloco de transição para a página de SIL ── function SilBridge() { return (

Próxima etapa · Segurança Funcional

O LOPA entrega o SIL requerido para cada função instrumentada de segurança. O que vem depois — verificação de SIL, elaboração da SRS e o ciclo de vida completo do SIS conforme a IEC 61511 — é coberto pelo nosso estudo dedicado.

Conheça o estudo de SIS / SIF / SIL

); } function LopaPage() { return (

Serviços / LOPA — Análise de Camadas de Proteção

{/* ── BLOCO 2 — O que é LOPA ── */}

O LOPA (Layer of Protection Analysis) é a ponte entre o HAZOP — qualitativo — e o QRA — totalmente quantitativo. Para cada cenário de alta consequência, o método estima a frequência do evento indesejado e o crédito de cada camada de proteção, comparando o risco resultante a um critério de tolerabilidade definido.

A lógica é direta: parte-se da frequência de um Evento Iniciador (IE) e multiplica-se pela probabilidade de falha sob demanda (PFD) de cada Camada de Proteção Independente (IPL) creditada. O resultado é a frequência mitigada do cenário.

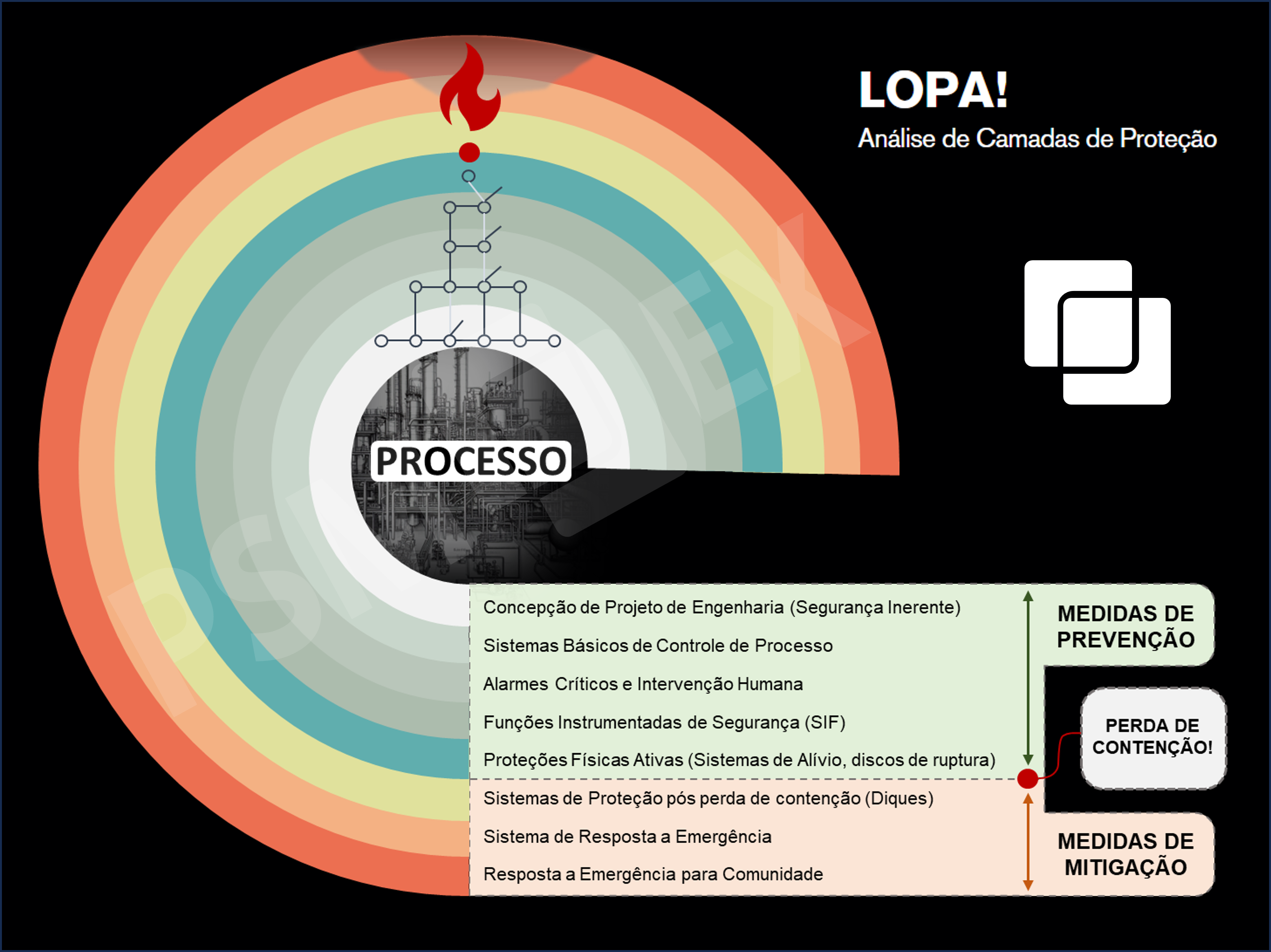

As camadas de proteção em torno do processo — da segurança inerente e do BPCS, passando pelas funções instrumentadas (SIF), até as medidas de mitigação após a perda de contenção. O LOPA credita apenas as camadas que são independentes entre si e em relação ao evento iniciador.

As 4 regras de independência de uma IPL

Nem toda salvaguarda conta como IPL. Para receber crédito no LOPA, a camada precisa satisfazer simultaneamente quatro critérios:

O LOPA é semi-quantitativo — mais preciso que uma matriz de risco qualitativa, mais eficiente que um QRA completo. É o equilíbrio ideal para a maioria dos cenários de processo industrial.

{/* ── BLOCO 3 — Por que fazer LOPA ── */}

{/* ── BLOCO 4 — Quando contratar ── */}

Projetos novos

Plantas existentes

{/* ── BLOCO 5 — Metodologia (7 passos) ── */}

{/* ── BLOCO 6 — Entregáveis ── */}

{/* ── BLOCO 7 — Normas ── */}

{/* ── BLOCO 8 — Bridge para SIL ── */} {/* ── BLOCO 9 — FAQ ── */}
